Logische schakeling

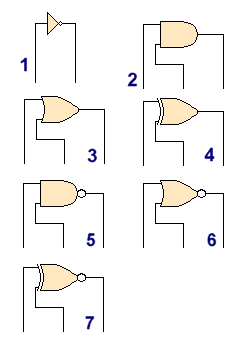

Vooral in de computertechniek worden veel logische schakelingen gebruikt. Deze werken niet met veel verschillende voltages, maar met +5 volt of 0 volt. +5 volt wordt ook wel 1 genoemt en 0 volt 0. In de Logica IC's heb je weer veel verschillende ondersoorten. De belangrijkste daarvan zijn de zogenaamde poorten waarvan er een aantal verschillende zijn. Rechts staan de meeste getekend met hun eigenschappen.

Verklaring bij het schema NIET-poort (NOT) Bij een NIET-poort is de uitgang 1 als de ingang 0 is. of is de uitgang 0 als de ingang 1 is. OF-poort (OR) Bij een OF-poort is de uitgang alleen 0 als alle ingangen 0 zijn. EN-poort (AND) Bij een EN-poort is de uitgang alleen 1 als alle ingangen 1 zijn. EX-OF poort (XOR) Bij een EX-OF-poort is de uitgang alleen 1 is als een oneven aantal ingangen 1 is. NIET-EN poort (NAND) Bij een NIET-EN-poort is de uitgang alleen 0 als alle ingangen 1 zijn. NIET-OF poort (NOR) Bij een NIET-OF-poort is de uitgang alleen 1 als alle ingangen 0 zijn. EX-NIET-OF poort (XNOR) Bij een EX-NIET-OF-poort is de uitgang alleen 1 is als een even aantal ingangen 1 is.
