In dit onderdeel zullen de meest voorkomende basis logische poorten (dit zijn blokken die een logische functie realiseren waarvan de uitgang enkel afhangt van de ingang) aanraken. In dit onderdeel zal enkel gebruik gemaakt worden van de positieve logica, dus waar een logische 1 voorgesteld zal worden door een 1 en een logische 0 zal voorgesteld worden door een 0 (alternatieven zijn hoog / laag, waar / vals, ...). Elke logische poort zal op vijf verschillende manieren geïllustreerd worden.
  • Via een waarheidstabel die ingangen mapt op uitgang
  • Via het IEC (International Electrotechnical Commission) symbool
  • Via het ANSI symbool (welke het meest frequent gebruik wordt in Amerikaanse databladen)
  • Via het DIN (Deutsche Institut für Normung) symbool
  • Via diens logische functie.
Alle poorten zullen in hun eenvoudigste mogelijke vorm geïllustreerd worden, zo zijn bvb EN poorten met meerdere ingangen mogelijk maar twee ingangen volstaat om het principe te illusteren. De ingangen zullen A en B (indien aanwezig) heten, de uitgang Q.

Buffer

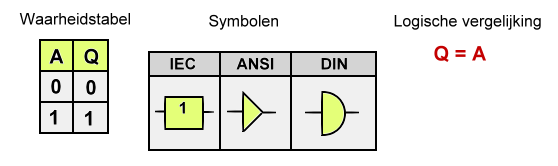

De buffer geeft op de uitgang wat op de ingang aanwezig is.

NIET-poort (NOT)

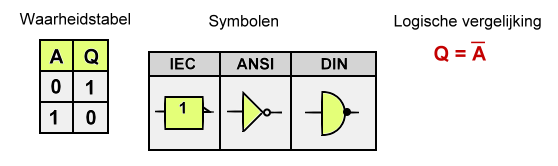

De NIET-poort is de inverse functie van de buffer.

EN-poort (AND)
De EN-poort geeft enkel 1 indien beide ingangen 1 zijn.

NEN-poort (NAND)

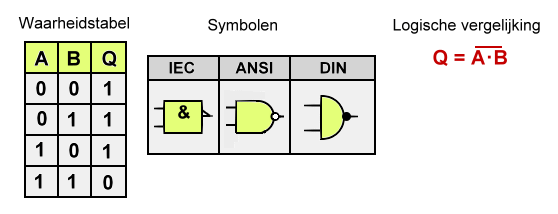

De NEN-poort geeft enkel 1 indien minstens één ingang 0 is, dit is de inverse van de EN-poort.

OF-poort (OR)

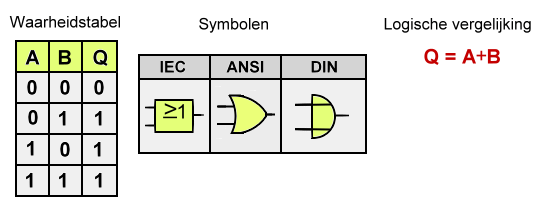

De OF-poort geeft enkel 1 indien minstens één ingang 1 is.

NOF-poort (NOR)
De NOF-poort geeft enkel 1 indien geen enkele ingang 1 is. Dit is de inverse van de OF-poort.

Exclusieve OF-poort (XOR)

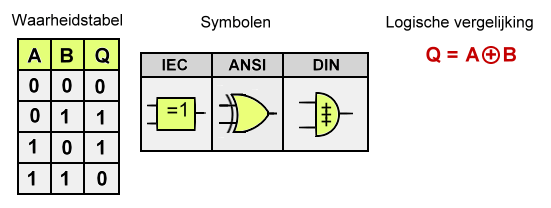

De exclusieve OF-poort (XOF) geeft 1 indien exact één ingang 1 is. Noot: Bemerk dat wanneer men in de dagelijkse omgang het woord of gebruikt dit typisch in deze exclusieve context gebruikt wordt. In een restaurant kan men kiezen uit schotel nummer 1 OF schotel nummer 2 voor een bepaald bedrag. Indien men dan de logische of zou gebruiken zal de eigenaar dit niet appreciëren.

Exclusieve NOF-poort (XNOR)

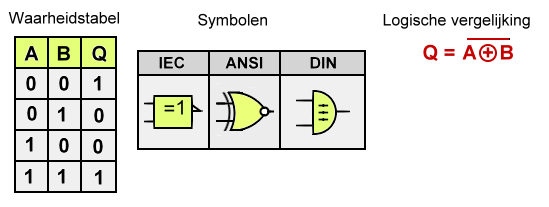

De exclusieve NOF-poort (XNOF) geeft 1 indien beide ingang gelijk zijn aan elkaar. Dit is het inverse gedrag van de exclusieve OF-poort.
