De Schakelingen

Op deze pagina staan een 7-tal schema's die met de bijgeleverde componenten kunnen worden gemaakt. Het zijn een diodetester, elektronisch knipperlicht, metronoom, geleidingstester, geluidsgenerator, licht-donker schakelaar en als laatste een dobbelsteen. De componenten die gebruikt zijn staan in de z.g. componentenlijst en ook hieronder naast de verschillende schema's afgedrukt. Alle schakelingen hieronder zijn uitvoerig getest en werken uitstekend met de bijgeleverde componenten.

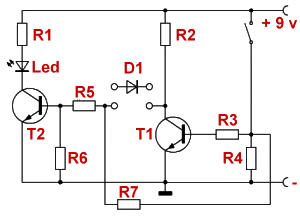

1. Diodetester Met deze tester kun je controleren of een diode nog goed werkt. R1 = weerstand 1 KOhm / T1 = transistor BC 548 R2 = weerstand 2,2 KOhm / T2 = transistor BC 548 R3 = weerstand 22 KOhm / D1 = de te testen diode R4 = weerstand 1 KOhm / R5 = weerstand 22 KOhm R6 = weerstand 100 KOhm / R7 = weerstand 22 KOhm  Conditie v/d diode  Schakelaar aan  Schakelaar uit  Goed  Led uit  Led uit  Niet aangesloten  Led aan  Led uit  Kortgesloten  Led uit  Led aan

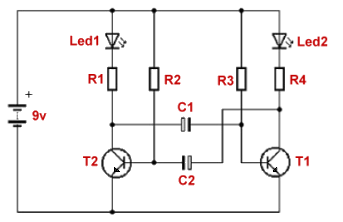

2. Elektronisch knipperlicht Dit elektronisch knipperlicht werkt in de wisselwerking: twee LED's moeten automatisch omgeschakeld worden, zodat steeds alleen één van de beide oplicht. Deze symmetrische knipperschakeling noemt men ook een multivibrator. De terugkoppeling gebeurt via twee condensatoren. Bij de elco's moet u op de polariteit letten, opdat de spanning aan de collector gemiddeld hoger is dan aan de tegenoverliggende basis. Klik op onderstaande schakeling (als voorbeeld) voor een opstelling op het breadboard.

De toestand van de schakeling blijft steeds zo lang stabiel, zolang de condensatoren nog omgeladen worden. Daarna kantelt de schakeling in de desbetreffende andere toestand. Met twee elco's van 100 uF bereikt men alleen een minimale knipperfrequentie en wel minder dan 5 keer wisselen in één minuut. R1 en R4 = weerstand 470 Ohm R2 en R3 = weerstand 470 KOhm C1 en C2 = elko 100 uf T1 en T2 = transistor BC 547 Led1 = rood 5mm Led2 = groen 5mm

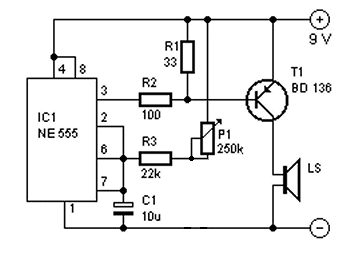

3. Metronoom Deze schakeling is handig voor iedereen die aan muziek doet. Met behulp van een NE 555 worden pulsen opgewekt. Het tempo is regelbaar met P1. De 555 wekt blokgolven op en geeft deze door aan T1, die vervolgens een transistor aanstuurt. R1 = weerstand 33 Ohm R2 = weerstand 100 Ohm R3 = weerstand 22 KOhm C1 = elko 10 uf / 16 volt P1 = instelpotentiometer 250 KOhm IC1 = NE 555 timer T1 = transistor BD 136 Lsp = luidspreker 8 Ohm 0,5 watt

4. Geleidingstester Deze kleine geleidingstester zou eigenlijk bij iedere elektronicus in de gereedschapskist moeten liggen. Je kunt er onderdelen als weerstanden, condensatoren, diodes, etc. mee testen. T1 en T2 vormen een Darlington. Daardoor hoeft er maar een kleine basisstroom te lopen en de LED gaat al branden. De tester is geschikt voor weerstanden tot 2 MW. De tester is ook geschikt voor condensatoren.
		Wanneer een condensator op de aansluitpennen wordt aangesloten, zal de LED, afhankelijk van de capaciteit, kort oplichten om daarna te doven. Let bij elco's wel op de polariteit. De schakeling is zo gevoelig dat de LED ook gaat branden als de contacten met de vingers worden aangeraakt. Let erop dat dit tijdens het testen niet gebeurt. R1 = weerstand 10 KOhm R2 = weerstand 220 Ohm R3 = weerstand 100 KOhm R4 = weerstand 1 MOhm T1 en T2 = transistor BC 547b D1 = led rood 5mm

5. Toongenerator Dit kleine toongeneratortje kan gebruikt worden voor testdoeleinden. Het levert een sinusvorming signaal. De generator heeft slechts twee transistoren, een weerstand en twee condensatoren. De opbouw is dus niet moeilijk. Met de instelpotmeter P1 kan de hoogte van het signaal worden gewijzigd.
Uit metingen met hetzelfde programma is gebleken dat de schakeling met een 8 Watt luidspreker een frequentie-bereik heeft van 280 Hz tot 3400 Hz. Bij een grotere belasting aan de uitgang wordt de frequentie lager. R1 = weerstand 100 KOhm C1 = condensator 100 nf C2 = condensator 10 nf P1 = instelpotentiometer 10 KOhm T1 = transistor BC 557b T2 = transistor BC 547b Lsp = luidspreker 8 Ohm 0,5 watt

6. Licht-donker schakelaar Deze schakeling wordt vaak gebruikt bij buitenlampen die als het begint te schemeren de verlichting aan springt. In dit geval zal de luidspreker gaan zoemen. R1 = weerstand 100 KOhm R2 = weerstand 100 Ohm R3 = weerstand 1 MOhm R4 = LDR (Light Dependent Resistor) C1 = condensator 1000 pf (1 nf) IC1 = timer NE 555 Lsp = luidspreker 8 Ohm 0,5 watt

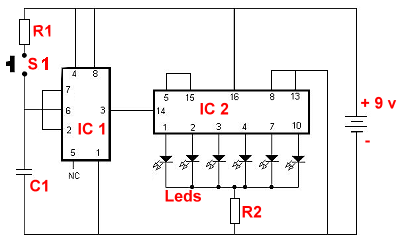

7. Dobbelsteen Deze schakeling maakt gebruik van twee IC's, IC1 555 en IC2 CD4017. IC-555 wordt gebruikt als blokgolf generator, en IC (CD 4017) als een teller. Als schakelaar S1 wordt ingedrukt zal één van de 6 Leds oplichten. Kansen voor elke LED is 100/6 = 16,66%. IC 555 genereert simpelweg klok voor CD 4017, en de klokfrequentie wordt gecontroleerd door R1 en C1. Counter CD 4017 begint met tellen vanaf 0 t/m 9 die hoge spanning op elk van de 10 pins (een na de ander). De hoogspanning verschuift van de ene naar de andere pin op elke positieve flank van de klok. Aangezien in ons circuit pin-5 is kortgesloten met pin-15 (reset), wordt de teller gereset na het bereiken van 6, en weer begint bij 0. Als S1 wordt ingedrukt, IC 555 genereert klok voor CD 4017. Deze klok staat CD 4017 om van 0 tot 6 tellen door de invoering hoge spanning op elk van de 6 pinnen (een na de ander). Deze 6-pins zijn aangesloten op 6 LEDs. Wanneer S1 wordt losgelaten, krijgt hoge spanning aangelegd aan een van de 6-pins, en dit wordt de uitgang van de dobbelstenen.
Componenten die nodig zijn... R1 = weerstand 22 KOhm R2 = weerstand 12 KOhm IC1 = 555 timer IC2 = CD 4017 C1 = condensator 22 nf Leds = 6 leds (rood) S1 = drukschakelaar
