Plattegrond experimenteerbord

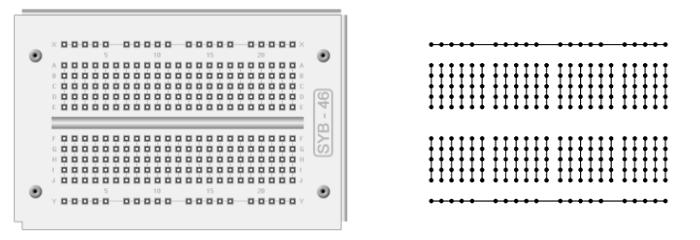

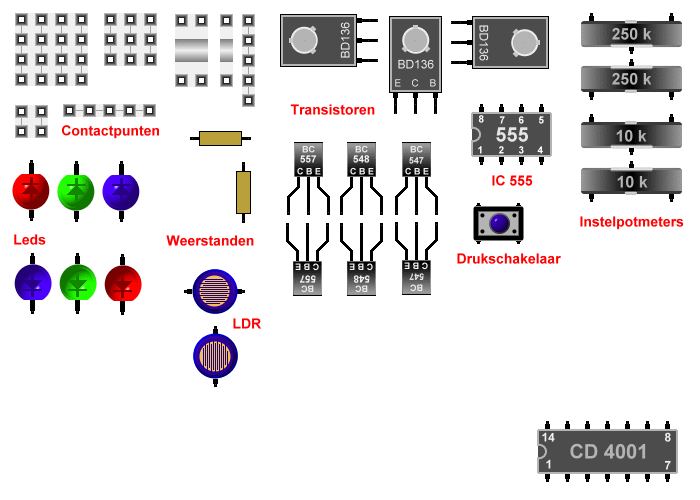

Alle schakelingen worden opgebouwd op een laboratorium- experimenteerbord (ook wel Breadboard genoemd). Het bord met in het totaal 270 contacten in een raster van 2,54 mm zorgt voor zekere verbindingen van de componenten. Het experimenteerbord heeft in het midden 230 contacten, die telkens door verticale stroken met 5 contacten geleidend onderling verbonden zijn. Bovendien zijn er aan de rand 40 contacten voor de voeding, die uit twee horizontale stroken met contactveren en elk 20 contacten bestaan. Het experimenteerbord beschikt daarmee over twee onafhankelijke voedingsrails. Afbeelding 2 toont alle interne verbindingen. U ziet duidelijk de korte contactstroken in het midden en de lange voedingsrails op de zijkanten. Het insteken van de onderdelen vergt relatief veel kracht. De aansluitdraden knikken daardoor gemakkelijk om. Belangrijk is, dat de draden exact van boven af ingebracht worden. Een pincet of een kleine tang kan daarbij nuttig zijn. Een draad wordt zo kort mogelijk boven het bord vastgehouden en dan verticaal naar beneden gedrukt. Op die manier kunt u ook gevoelige aansluitdraden zoals de vertinde uiteinden van de batterijclips inzetten. Voor de schakelingen heeft u kortere en langere stukjes draad nodig, die u op lengte moet afknippen van de meegeleverde schakeldraad. Om de isolatie te verwijderen van de draaduiteinden, bleek het praktisch, de isolatie met een scherp mesje rondom in te snijden. Hieronder de afbeeldingen van componenten die voor het insteekbord (Breadboard) worden gebruikt.
