Voltage Regelaars  Deze pagina afdrukken

Heel gemakkelijk
Het is vrij eenvoudig om een vaste gestabaliseerde uitgangsspanning te maken met deze Voltage Regelaars. Deze kunnen zowel positief als negatief worden. Aan de ingang gaat er b.v. 20..30 volt in en aan de uitgang precies 12 volt uit. Ze lijken veel op de normale transistoren. De meest gebruikte uitgangsspanningen die worden gebruikt zijn, 5,6,7,8,9 en 10 volt, 12 volt, 15 volt en 18 volt.

Voeding

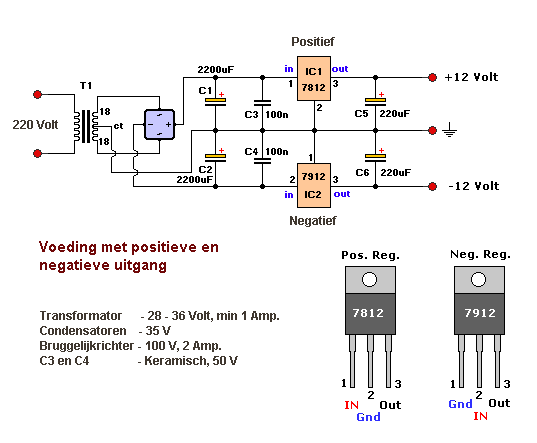

In het rechter voorbeeld zien we het schema van een voeding die zowel een positieve als een negatieve uitgangsspanning levert van 12 volt. Met behulp van een transformator, een bruggelijkrichter en een aantal condensatoren hebben we deze voeding eenvoudig kunnen bouwen.
