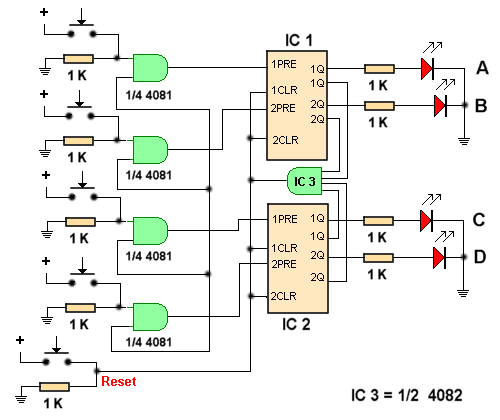

Dit is een schema voor het spelen van een quiz met 4 deelnemers. Het totaal bestaat slechts uit 4 IC, 9 weestanden, 4 LEDS en een aantal drukschakelaars. Wordt er een vraag gesteld en één van de 4 deelnemers weet het antwoord dan drukt deze op de schakelaar en het Ledje gaat branden van de betreffende deelnemer. De andere spelers worden dan automatisch geblokkeerd.

Componenten

• IC 1, IC 2 - 4013
• IC 3 - 4082
• IC 4 - 4081
• 9 weerstanden 1 KOhm
• 4 LEDS
• 5 drukschakelaars

Klik op onderstaande link voor meer informatie over de gebruikte IC's.
