7-segment display's

Naast de gewone leds zijn er ook 7-segment display's. Je ziet ze dagelijks in digitale klokken, wasmachines, televisie, auto's en tal van electronische apparaten. Het is in feite een blokje met 7 apparte leds (a t/m g) plus een led voor de decimale punt (dp) die elk appart aangestuurd kunnen worden d.m.v. de contactpunten aan de onder- of achterzijde. Er zijn ook display's die i.p.v. getallen letters kunnen weergeven. Onderaan deze pagina zien we daar voorbeelden van. Globaal zijn er de volgende uitvoeringen... De lcd-techniek, zoals bij horloges en rekenmachines wordt vaak toegepast, met als grote voordeel dat de stroomopname verwaarloosbaar is. Soms wordt achtergrondverlichting gebruikt, waardoor er meer stroom nodig is. Lcd-displays zijn vrij traag, vooral als de temperatuur laag is. Lichtgevende segmenten die een of meerdere leds bevatten komen nog steeds vaak voor. De oudste digitale horloges hebben een dergelijk display. Aangezien leds veel stroom verbruiken moet bij een dergelijk horloge op een knopje worden gedrukt om de tijd te tonen. Veel meetinstrumenten en ook de eerste generaties rekenmachines gebruikten vaak dit type display. Lichtgevende segmenten die op basis van fluorescentie werken. Ze bevatten een gloeidraad en vragen daardoor vrij veel energie. Handmatig aangebrachte of verwijderde segmenten, zoals toegepast op de grotere borden bij benzinestations. Soms worden huisnummers ook wel in deze vorm aangebracht. Hierbij is geen sprake van cijfers die door elektronische apparatuur worden getoond. Men heeft de zevensegmentscijfers gekozen vanwege het lettertype.

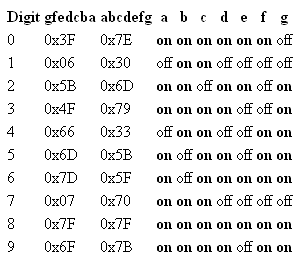

Hexadecimale Encodings In het linker lijstje zien we de hexadecimale waardes voor de oplichtende segmenten van de getallen 0 t/m 9. Rechtsonder staan de afbeeldingen van de letters A..Z gemaakt door dezelfde display.

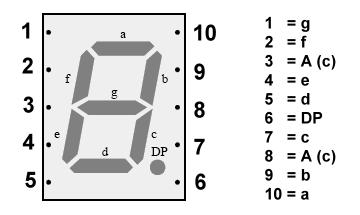

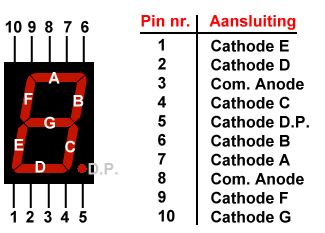

TDSG 3150 M The TDS.31.. series are 10 mm character seven segment LED displays in a very compact package. The displays are designed for a viewing distance up to 6 meters and available in four bright colors. The grey package surface and the evenly lighted untinted segments provide an optimum on-off contrast. All displays are categorized in luminous intensity groups. That allows users to assemble displays with uniform appearence. Typical applications include instruments, panel meters, point-of-sale terminals and household equipment.
