Een Integrated Circuit (Geintregeerde Schakeling) is eigenlijk niets meer dan een soort kleine printplaat, waarop veel onderdelen zijn samengepakt.
Deze worden meestal in het kort Chips of afgekort IC genoemd. Chips zitten meestal in een behuizing met

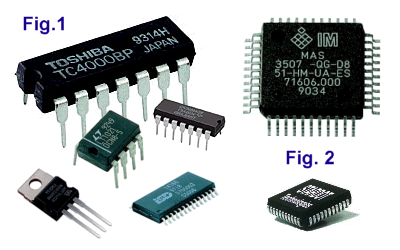

acht tot honderden pootjes, zie figuur 1.
Veel chips dienen een eenvoudig doel, en bevatten ongeveer 100 onderdelen, maar er zijn ook chips, zoals bijvoorbeeld de
processor van je computer die meer dan een miljoen onderdelen bevatten.
Chips worden gemaakt op ronde plakken silicium van ongeveer 1 meter doorsnee genaamd wafers. Daarop worden heel veel
chips gemaakt, in lagen. Er worden op de silicium plaat verschillende lagen P en N materiaal aangebracht. Alle chips
op een wafer worden afzonderlijk getest op een goede werking. Er zijn verschillende technieken voor chips, ook wel
families genoemd. In figuur 2 zien we enkele micro-processoren die veelal in computers worden gebruikt.
In onze praktijkvoorbeelden gebruiken we de timer NE 555.
|
Er zijn verschillende soorten zoals...
- de RTL familie gebruikt ingangsweerstanden voor de basis van elke tranistor. Deze techniek vreet stroom, is
storingsgevoelig, en is traag, en wordt daarom tegenwoordig niet meer gebruikt.
- de DTL, deze techniek gebruikt ingangsdiodes in plaats van weerstanden
- de TTL familie gebruikt geen ingangs dioden of weerstanden, maar direct transistoren, daardoor is deze familie
heel snel.
- de MOS chips, zoals de naam al doet vermoeden MOSFETS in plaats van bipolaire transistors, het grote voordeel is
dat MOS chips heel weinig stroom gebruiken, maar helaas zijn ze erg gevoelig voor statische elektriciteit.
|
