Surface Mount Informatie

Surface-mounted device, afkorting SMD, is een term uit de elektrotechniek en betekent letterlijk oppervlak-gemonteerd onderdeel. In tegenstelling tot een through-hole (doorvoergat) component wordt een SMD-onderdeel niet gemonteerd met behulp van aansluitingen door de printplaat heen, maar tegen de printplaat aan. De industrie past tegenwoordig meestal SMD toe. Voordelen van de SMD-technologie zijn... Gunstiger mechanische eigenschappen waardoor minder ruimte nodig is voor een onderdeel op een printplaat waardoor elektrische apparaten kleiner en/of complexer kunnen worden. Ook kunnen aan beide kanten van de printplaat componenten worden gezet, omdat de aansluitpunten niet door de printplaat heen lopen. Gunstiger elektrische eigenschappen, zoals bruikbaarheid bij hogere wisselstroom-frequenties. Eenvoudiger en/of minder problemen bij het produceren dan bij through-hole, bijvoorbeeld omdat geen aansluitdraden van de onderdelen door de printplaat gestoken hoeven te worden (naald-en-draadprobleem). Minder afval tijdens het produceren en een handeling minder, omdat, anders dan bij throughhole, geen overtollige einden van de aansluitdraden afgeknipt hoeven te worden. Lagere kostprijs van elektronische componenten.
		Geschiedenis In de jaren '80 nam de noodzaak tot verkleining van gewone elektrische componenten verder toe. Men kwam op het idee de aansluitdraden van de through-holecomponenten weg te laten en aansluitpunten van deze 'nieuwe' componenten rechtstreeks op de printplaat te bevestigen. Toen bleek dat dit veel gunstige effecten met zich mee bracht, is er een hele nieuwe soort van technologie ontstaan namelijk de surface-mount technology, afgekort SMT. Vanaf het moment dat deze technologie echt begon door te breken is de toepassingsomvang van deze techniek gemiddeld met 20% per jaar toegenomen.

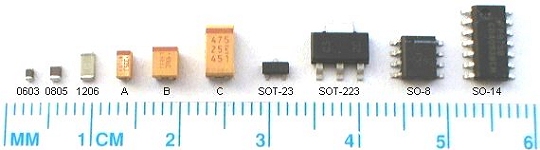

Hieronder enkele voorbeelden om een indruk te krijgen van de grootte van de SMD componenten. Klik hier (Pdf-formaat) voor een compleet codeboek van de meest gebruikte SMD componenten.
